Descrição dos produtos

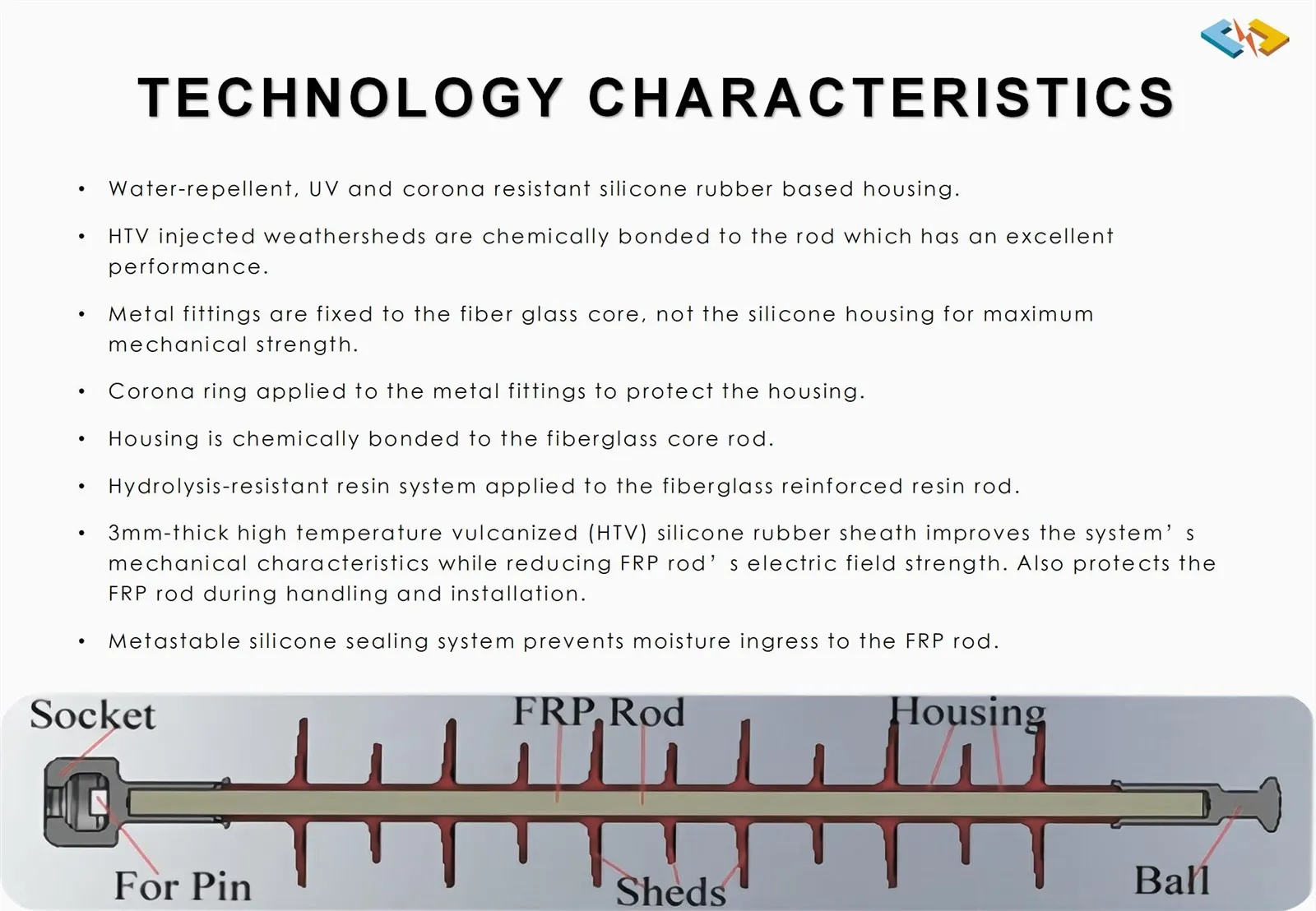

Os isoladores de suspensão compostos são um tipo de isolador usado em sistemas de transmissão e distribuição de alta tensão. Esses isoladores são feitos de um núcleo de polímero reforçado com fibra de vidro (FRP) e um invólucro de borracha de silicone, o que lhes dá várias vantagens exclusivas em relação aos isoladores tradicionais de porcelana.
Uma das principais vantagens dos isoladores de suspensão compostos é sua resistência mecânica superior. Eles são projetados para resistir a condições climáticas extremas, como ventos fortes e carga de gelo, sem quebrar ou rachar. Essa resistência também permite que sejam usados em cadeias mais longas, o que pode reduzir o número de estruturas de suporte necessárias em uma linha de transmissão.
Outra vantagem dos isoladores de suspensão compostos é sua excelente resistência à poluição. A carcaça de borracha de silicone repele poluentes como depósitos de poeira e sal, que podem se acumular nos isoladores de porcelana tradicionais e reduzir suas propriedades isolantes. Essa resistência à poluição torna os isoladores de suspensão compostos ideais para uso em ambientes agressivos, como áreas costeiras e zonas industriais.
Os isoladores de suspensão compostos também oferecem várias outras vantagens, incluindo peso mais leve, manuseio e instalação mais fáceis e vida útil mais longa. Eles exigem menos manutenção e são menos propensos a danos por vandalismo ou impacto acidental, o que pode levar a uma economia significativa de custos ao longo da vida útil de uma linha de transmissão.
Em termos de aplicações, os isoladores de suspensão compostos são usados em uma variedade de sistemas de transmissão e distribuição de alta tensão, incluindo linhas aéreas de energia, subestações e sistemas de eletrificação ferroviária. Eles são particularmente adequados para uso em áreas com condições climáticas adversas ou altos níveis de poluição, bem como para linhas de transmissão de longa distância que requerem menos estruturas de suporte.
Os isoladores de suspensão compostos oferecem várias vantagens exclusivas em relação aos isoladores de porcelana tradicionais, incluindo resistência mecânica superior, resistência à poluição e vida útil mais longa. Essas vantagens os tornam ideais para uso em uma variedade de sistemas de transmissão e distribuição de alta tensão, particularmente em ambientes hostis ou para linhas de transmissão de longa distância.
Parâmetro de produtos
Isolador de suspensão composto CA
| NÃO. | Descrição | avaliado Tensão (kV) |
Carga de tração mecânica especificada (kN) | Tamanho do Acoplamento | Altura da seção Hum) |
Distância de arco nominal mínima Hum) |
Distância nominal mínima de fuga L (mm) | Tensão suportável de impulso de relâmpago maior ou igual a (kV) | Tensão suportável de impulso de comutação úmida maior ou igual a (kV) | Tensão suportável de frequência de energia úmida maior ou igual a (kV) |
| 1 | FXBW-11/70 | 11 | 70 | 16 | 400±5 | 230 | 630 | 110 | - | 40 |
| 2 | FXBW-11/100 | 11 | 100 | 16 | 400±5 | 228 | 630 | 110 | - | 40 |
| 3 | FXBW3-33/70 | 33 | 70 | 16 | 610±15 | 445 | 1100 | 240 | - | 100 |
| 4 | FXBW4-33/70 | 33 | 70 | 16 | 650±15 | 484 | 1140 | 240 | - | 100 |
| 5 | FXBW-33/100(120) | 33 | 100(120) | 16 | 650±15 | 454 | 1285 | 240 | - | 100 |
| 6 | FXBW3-66/70 | 66 | 70 | 16 | 870±15 | 710 | 2100 | 410 | - | 185 |
| 7 | FXBW4-66/70 | 66 | 70 | 16 | 940±15 | 750 | 2170 | 410 | - | 185 |
| 8 | FXBW-66/100(120) | 66 | 100(120) | 16 | 940±15 | 750 | 2420 | 410 | - | 185 |
| 9 | FXBW3-110/70 | 110 | 70 | 16 | 1180±15 | 1024 | 3310 | 550 | - | 230 |
| 10 | FXBW4-110/70 | 110 | 70 | 16 | 1240±15 | 1084 | 3370 | 550 | - | 230 |
| 11 | FXBW3-110/100(120) | 110 | 100(120) | 16 | 1180±15 | 1004 | 3260 | 550 | - | 230 |
| 12 | FXBW4-110/100(120) | 110 | 100(120) | 16 | 1240±15 | 1054 | 3300 | 550 | - | 230 |
| 13 | FXBW-110/300 | 110 | 300 | 24 | 1480±15 | 1123 | 3266 | 550 | - | 230 |
| 14 | FXBW3-220/100(120) | 220 | 100(120) | 16 | 2150±30 | 1964 | 6400 | 1000 | - | 395 |
| 15 | FXBW4-220/100(120) | 220 | 100(120) | 16 | 2240±30 | 2049 | 6650 | 1000 | - | 395 |
| 16 | FXBW3-220/160(180) | 220 | 160(180) | 20 | 2150±30 | 1904 | 6810 | 1000 | - | 395 |
| 17 | FXBW4-220/160(180) | 220 | 160(180) | 20 | 2240±30 | 1980 | 7100 | 1000 | - | 395 |
| 18 | FXBW-220/210(240) | 220 | 210(240) | 20 | 2300±30 | 1979 | 7090 | 1000 | - | 395 |
| 19 | FXBW-220/300 | 220 | 300 | 24 | 2350±30 | 2001 | 6905 | 1000 | - | 395 |
| 20 | FXBW3-330/100(120) | 330 | 100(120) | 16 | 2930±40 | 2725 | 9660 | 1425 | 950 | 570 |
| 21 | FXBW4-330/100(120) | 330 | 100(120) | 16 | 2990±40 | 2804 | 10120 | 1425 | 950 | 570 |
| 22 | FXBW3-330/160(180) | 330 | 160(180) | 20 | 2930±40 | 2654 | 9033 | 1425 | 950 | 570 |
| 23 | FXBW4-330/160(180) | 330 | 160(180) | 20 | 2990±40 | 2714 | 9250 | 1425 | 950 | 570 |
| 24 | FXBW3-330/210(240) | 330 | 210(240) | 20 | 2930±40 | 2614 | 9150 | 1425 | 950 | 570 |
| 25 | FXBW4-330/210(240) | 330 | 210(240) | 20 | 2990±40 | 2674 | 9200 | 1425 | 950 | 570 |
| 26 | FXBW-330/300 | 330 | 300 | 24 | 2930±40 | 2579 | 8680 | 1425 | 950 | 570 |
| 27 | FXBW3-500/100(120) | 500 | 100(120) | 16 | 4030±50 | 3805 | 13500 | 2050 | 1240 | 740 |
| 28 | FXBW4-500/100(120) | 500 | 100(120) | 16 | 4450±50 | 4217 | 16600 | 2250 | 1240 | 740 |
| 29 | FXBW3-500/160(180) | 500 | 160(180) | 20 | 4030±50 | 3714 | 13450 | 2050 | 1240 | 740 |
| 30 | FXBW4-500/160(180) | 500 | 160(180) | 20 | 4450±50 | 4174 | 15100 | 2250 | 1240 | 740 |
| 31 | FXBW3-500/210(240) | 500 | 210(240) | 20 | 4030±50 | 3714 | 13450 | 2050 | 1240 | 740 |
| 32 | FXBW4-500/210(240) | 500 | 210(240) | 20 | 4450±50 | 4134 | 14850 | 2250 | 1240 | 740 |
| 33 | FXBW3-500/300 | 500 | 300 | 24 | 4030±50 | 3639 | 12900 | 2050 | 1240 | 740 |
| 34 | FXBW4-500/300 | 500 | 300 | 24 | 4450±50 | 4059 | 14150 | 2250 | 1240 | 740 |
| 35 | FXBW3-500/400(420) | 500 | 400 | 28 | 4030±50 | 3630 | 14832 | 2050 | 1240 | 740 |
| 36 | FXBW4-500/530(550) | 500 | 530 | 32 | 4450±50 | 3957 | 15300 | 2250 | 1240 | 740 |
| 37 | FXBW-750/100(120) | 750 | 100(120) | 16 | 7150±50 | 6930 | 23500 | 2700 | 1800 | 740 |
| 38 | FXBW-750/160(180) | 750 | 160(180) | 20 | 7150±50 | 6800 | 23500 | 2700 | 1800 | 740 |
| 39 | FXBW-750/210(240) | 750 | 210(240) | 20 | 7150±50 | 6800 | 23500 | 2700 | 1800 | 740 |
| 40 | FXBW-750/300 | 750 | 300 | 24 | 7150±50 | 6735 | 23500 | 2700 | 1800 | 740 |
| 41 | FXBW-750/400(420) | 750 | 400(420) | 28 | 7150±50 | 6730 | 23500 | 2700 | 1800 | 740 |
| 42 | FXBW-750/530(550) | 750 | 530(550) | 32 | 7150±50 | 6625 | 23500 | 2700 | 1800 | 740 |
| 43 | FXBW-1000/160(180) | 1000 | 160(180) | 20 | 9500±50 | 9150 | 27500 | 2400 | 1800 | 1300 |
| 44 | FXBW-1000/210(240) | 1000 | 210(240) | 20 | 9500±50 | 9150 | 27500 | 2400 | 1800 | 1300 |
| 45 | FXBW-1000/300 | 1000 | 300 | 24 | 9500±50 | 9115 | 27500 | 2400 | 1800 | 1300 |
| 46 | FXBW-1000/400(420) | 1000 | 400(420) | 28 | 9500±50 | 9075 | 27500 | 2400 | 1800 | 1300 |
| 47 | FXBW-1000/530(550) | 1000 | 530(550) | 32 | 9500±50 | 8975 | 27500 | 2400 | 1800 | 1300 |
| 48 | FXBW-1000/160(180)-S | 1000 | 160(180) | 20 | 9800±50 | 9200 | 27500 | 2400 | 1800 | 1300 |
| 49 | FXBW-1000/210(240)-S | 1000 | 210(240) | 20 | 9900±50 | 9200 | 27500 | 2400 | 1800 | 1300 |
| 50 | FXBW-1000/530(550)-S | 1000 | 530(550) | 32 | 10000±50 | 8950 | 27500 | 2400 | 1800 | 1300 |
Isolador de suspensão composto DC
| NÃO. | Descrição | avaliado Tensão (kV) |
Carga de tração mecânica especificada (kN) | Tamanho do Acoplamento | Altura da seção Hum) |
Distância de arco nominal mínima Hum) |
Distância nominal mínima de fuga L (mm) | Tensão suportável de impulso de relâmpago maior ou igual a (kV) | Tensão suportável de impulso de comutação úmida maior ou igual a (kV) | Tensão suportável de frequência de energia úmida maior ou igual a (kV) |
| 1 | FXBZ-±400/160(180) | ±400 | 160(180) | 20 | 8000±50 | 7600 | 26000 | 2800 | 1800 | 750 |
| 2 | FXBZ-±400/210(240) | ±400 | 210(240) | 20 | 8000±50 | 7600 | 26000 | 2800 | 1800 | 750 |
| 3 | FXBZ-±400/300 | ±400 | 300 | 24 | 8000±50 | 7600 | 26000 | 2800 | 1800 | 750 |
| 4 | FXBZ-±400/400(420) | ±400 | 400(420) | 28 | 8000±50 | 7600 | 26000 | 2800 | 1800 | 750 |
| 5 | FXBZ-±400/530(550) | ±400 | 530(550) | 32 | 8000±50 | 7500 | 26000 | 2250 | 1150 | 600 |
| 6 | FXBZ-±500/160(180) | ±500 | 160(180) | 20 | 5440±50 | 5070 | 20500 | 2250 | 1550 | 600 |
| 7 | FXBZ-±500/210(240) | ±500 | 210(240) | 20 | 5440±50 | 5070 | 20500 | 2250 | 1550 | 600 |
| 8 | FXBZ-±500/300 | ±500 | 300 | 24 | 5440±50 | 5040 | 20500 | 2250 | 1550 | 600 |
| 9 | FXBZ-±500/400(420) | ±500 | 400(420) | 28 | 5440±50 | 4950 | 20500 | 2250 | 1550 | 600 |
| 10 | FXBZ-±500/530(550) | ±500 | 530(550) | 32 | 5440±50 | 4900 | 20500 | 2250 | 1550 | 600 |
| 11 | FXBZ-±500/160(180) | ±500 | 160(180) | 20 | 6000±50 | 5630 | 20500 | 2250 | 1550 | 600 |
| 12 | FXBZ-±500/210(240) | ±500 | 210(240) | 20 | 6000±50 | 5630 | 20500 | 2250 | 1550 | 600 |
| 13 | FXBZ-±500/300 | ±500 | 300 | 24 | 6000±50 | 5600 | 20500 | 2250 | 1550 | 600 |
| 14 | FXBZ-±500/400(420) | ±500 | 400(420) | 28 | 6000±50 | 5510 | 20500 | 2250 | 1550 | 600 |
| 15 | FXBZ-±500/530(550) | ±500 | 530(550) | 32 | 6000±50 | 5500 | 20500 | 2250 | 1550 | 600 |
| 16 | FXBZ-±660/160(180) | ±660 | 160(180) | 20 | 8500±50 | 8100 | 33400 | 2800 | 1800 | 750 |
| 17 | FXBZ-±660/210(240) | ±660 | 210(240) | 20 | 8500±50 | 8100 | 33400 | 2800 | 1800 | 750 |
Notas:
1. A cor pode ser personalizada.
2. Dados elétricos abaixo de 220 kV mostrados para isoladores de poste de linha compostos sem anéis corona e montados verticalmente.Linha Elétrica de Wuhanrecomenda que anéis corona sejam instalados em220kV e acima.
3. Comprimentos de seção adicionais e distâncias de fuga estão disponíveis. Entre em contato com a agência de vendas para obter detalhes.
4. Todas as dimensões, tolerâncias e testes estão dentro dos padrões IEC ou ANSI permitidos.
5. Todas as dimensões estão em milímetros (mm). Se em polegadas e libras, especifique.
6. Podemos projetar de acordo com os requisitos do usuário final.
certificados
Padrões:
IEC 61109, ISO 9001, ISO 14001, ISO 45001. Podemos projetar produtos de acordo com os requisitos do cliente.
Perguntas frequentes
1. Q: você é a fábrica ou empresa comercial?
R: somos uma fábrica fundada em 2008. Também fornecemos itens relacionados para o cliente.
2. Q: Quais são seus principais produtos?
A: isoladores, hardware de todos os tipos para aplicações de alta tensão e produtos relacionados.
3. Q: Posso obter algumas amostras?
R: sim, pedido de amostra está disponível para verificação de qualidade e teste de mercado.
4. Q: Quais são as suas condições de pagamento?
R: geralmente aceitamos: Prazo de pagamento: 30 por cento T/T após a confirmação do pedido, saldo de 70 por cento antes do envio e L/C também está disponível.
5. Q: Como você pode controlar sua qualidade?
R: Para cada processamento de produção, temos um sistema QC completo para composição química, propriedades físicas e elétricas. Após a produção, todos os produtos serão testados de acordo com os padrões relacionados e os relatórios de teste à saída da fábrica serão enviados juntamente com os documentos de embarque.
6. P: Sua empresa aceita personalização?
R: aceitamos serviço oem.
7. Q: Quais são os seus termos de garantia?
R: oferecemos termos de garantia de 24 meses.
8. Q: Você tem os produtos em estoque?
R: Depende do seu pedido, temos modelos padrão em estoque. Alguns produtos especiais e pedidos grandes serão produzidos de acordo com o seu pedido.
9. Q: O que você tem para o certificado?
R: ISO9001, ISO14001, ISO45001, teste de tipo etc.
10. P: Como se tornar o agente da Line?
R: Convidamos você a ser o agente da Line.
Dependeremos do volume de vendas e também faremos pesquisas sobre o seu mercado. Se você tiver interesse, vamos discutir mais!
11. Q: Podemos visitar a sua empresa?
R: Sim, com certeza, você pode visitar nossa empresa.
Tag: Suspensão composta e isolador de tensão de todos os tipos, China, fabricantes, fornecedores, fábrica, atacado, venda
